                 Тема. Послідовне з’єднання провідників

НАВЧАЛЬНИЙ ТРЕНАЖЕР

установіть відповідність

(експериментальне завдання стор.167 підручника)

ЗАПИТАННЯ	ВІДПОВІДІ
1.             Закон Ома	А)     I =
2.          За здатністю проводити електричний струм всі речовини і матеріали поділяють на	Б)           провідники, діелектрики та навіпровідники
3.         Сила струму	В)          I =  , [I]=А
4.       Електричне коло	Г)   з’єднані провідниками в певному порядку джерело струму, споживачі, замикальні (розмикальні) пристрої
5.         Резистор	Д)     деталь, що забезпечує певний опір
6.       Електрична напруга	Е)     U= ,   [U]=1 В
7.       Електрична схема	Ж)     креслення, на якому умовними позначеннями показано, з яких елементів складається електричне коло і в який спосіб ці елементи з’єднані між собою
8.       Електричний опір - це	З)      фізична величина, яка характеризує властивість провідника протидіяти проходженню електричного струму [R]=1 Ом
9.      Реостат - це	І)      пристрій зі змінним опором, призначений для регулювання сили струму в електричному колі
10.    Послідовне з’єднання провідників- це	К)     електричне коло, яке не має розгалуджень: елементи кола розташовані послідовно один за одним

1.      Послідовне з’єднання провідників

Послідовне з’єднання - це з’єднання провідників, яке не має розгалуджень: елементи кола розташовані послідовно один за одним.

                   https://www.youtube.com/watch?v=oHUW4qppa6s

Зверніть увагу: якщо один із послідовно з’єднаних провідників вийде з ладу, то решта теж не працюватимуть, бо коло буде розімкненим.

1)Теоретичне дослідження

2)Експеримент

Розглянемо електричне коло з послідовно з'єднаних джерела струму, двох ламп та вимикача. Замкнемо електричне коло та  виміряємо силу струму на різних ділянках електричного кола.











У разі послідовного з'єднання провідників загальна сила струму в колі та сила струму в кожному провіднику однакові:

I = I=I

Експеримент

Виміряємо напругу на різних ділянках електричного кола, яке складене з послідовно з’єднаних провідників.





Загальна напруга U на двох послідовно з'єднаних провідниках дорівнює сумі напруги U₁ на першому провіднику та напруги U₂ на другому провіднику та U3  на третьому провіднику :

3) Формула для розрахунку опору

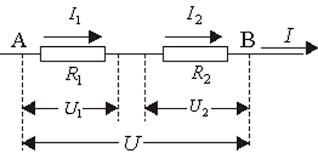

Для обчислення загального опору R ділянки кола, яка складається з двох послідовно з’єднаних провідників опорами R₁ і R₂,та застосувавши закон Ома, можемо переписати це співвідношення так:

Якщо ділянка кола складається з кількох послідовно з’єднаних провідників, загальний опір ділянки дорівнює сумі опорів окремих провідників:

Отримані співвідношення для сили струму, напруги та опору справджуються для будь-якої кількості послідовно з’єднаних провідників:

n – кількість провідників

ІV. ВДОСКОНАЛЕННЯ ЗНАНЬ ТА ВМІНЬ

      РОЗВ'ЯЗУВАННЯ ЗАДАЧ



2. В електричній схемі , складеній з двох послідовно підключених провідників відомо,що перший провідник має опір 650 Ом, а в другому провіднику протікає струм величиною в 80 мА. напруга на усій ділянці кола складає 72 В. Знайти величину опору другого провідника. ЕКСПЕРИМЕНТАЛЬНЕ ЗАВДАННЯ

Складаємо гірлянду з п’яти ламп (даний вид роботи занести до робочих зошитів)

V. ПІДБИТТЯ ПІДСУМКІВ УРОКУ

1. Як обчислити силу струму в електричному колі за послідовного з’єднання його елементів?

2.  Як обчислити повну напругу в електричному колі, якщо є виміряні значення напруг кожної з його ділянок, що з’єднані послідовно?

3. Як обчислити загальний опір кола, яке складається з послідовно з’єднаних провідників?

VI. Домашнє завдання

Опрацювати § 31, Вправа № 31 (3,4)
